我們知道，普通LCD顯示屏與商用LCD液晶拼接屏主要區別是，商用LCD為工業級別，需要滿足長時間開機顯示。而普通LCD顯示屏則要求較低，對色差、顯示色域、顯示時長等均與商用LCD顯示屏不同。

相信大家對TFT-LCD信號接口有了一定了解，當然TFT-LCD信號接口除了前面介紹的SPI、MCU、RGB這些之外還有LVDS、MIPI、eDP、HDMI等等多種接口類型，本期介紹的就是在市面上使用得較多的一款接口類型LVDS，主要來講講LVDS接口的特點和信號組成（不同的接口類型可參考相關型號的規格書，在我們的官網中www.centrylcd.com有各種不一樣接口類型的液晶屏可供參考）。

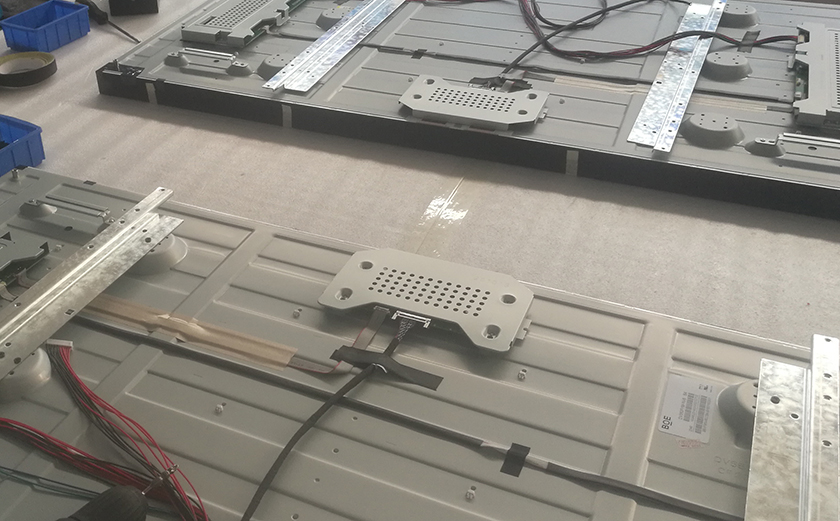

LVDS接口就是低電壓差分信號線（Low-Voltage Differential Signaling）接口的簡稱，每個數據線分為兩條，分別為正極跟負極，由兩條低電壓差分信號線組合成一個數據線，依靠多條這種數據線的組合來實現CPU與LCD的數據交互，這種接口信號的工作模式有很多，根據不同數量的數據線能將接口細分為1port、2port兩種，這兩種又能細分為3line、4line模式，引腳定義通常分為兩種：

第一種引腳定義
單路LVDS：RXINx-、RXINx+（如果為3line，則為RXIN0-~RXIN2-/RXIN0+~RXIN2+，如果為4line，則為RXIN0-~RXIN3-/RXIN0+~RXIN3+） + （RXCLKIN-、RXCLKIN+） + 電源線 + RESET。


第二種引腳定義
雙路LVDS（分為ODD路跟EVEN路，也就是比單路LVDS多了一倍的數據線）：

RXOINx-、RXOIN+（如果為3line，則為RXOIN0-~RXOIN2-/RXOIN0+~RXOIN2+，如果為4line，則為RXOIN0-~RXOIN3-/RXOIN0+~RXOIN3+） +（RXOClockIN-、RXOClockIN+） +RXEINx-、RXEIN+（如果為3line，則為RXEIN0-~RXEIN2-/RXEIN0+~RXEIN2+，如果為4line，則為RXEIN0-~RXEIN3-/RXEIN0+~RXEIN3+） +（RXEClockIN-、RXEClockIN+）+ 電源線 + RESET

這款接口的優缺點也有，因為是使用一款幅度非常低的差分線來傳輸信號，所以產生的噪聲將會非常小，消耗的功率也會非常小，且傳輸?shù)乃俾誓芨哌_數千Mbps，且因為差分信號的極性相反，能相互抵消電磁場，所以他們受到的干擾也會非常低。
優點：刷新速度快、能播放視頻、抗干擾能力強、消耗功率低等
但因為需要設置場行同步信號，所以也要使在主板中設置相應的電路來配合軟件控制場行同步信號的頻率跟數據，且有的主控IC是不支持LVDS接口的，需要使用信號轉換芯片來進行轉換，在一定程度上增加了主板電路的復雜程度，且軟件方面也有一定的不同，需要設置好場行信號參數等。

缺點：占用資源多、需要增加信號轉換芯片、軟件較為復雜、不能傳輸指令
